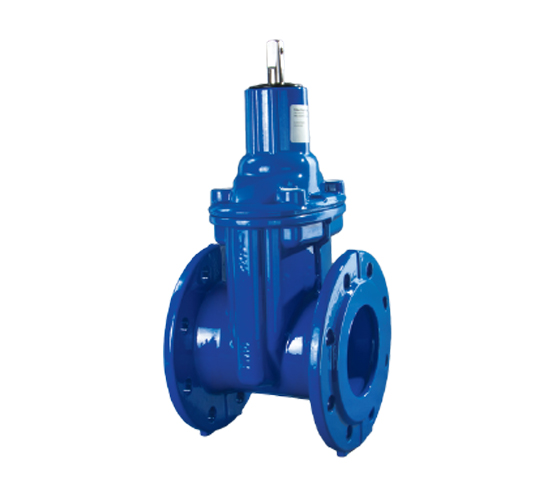

SÜRGÜLÜ VANA

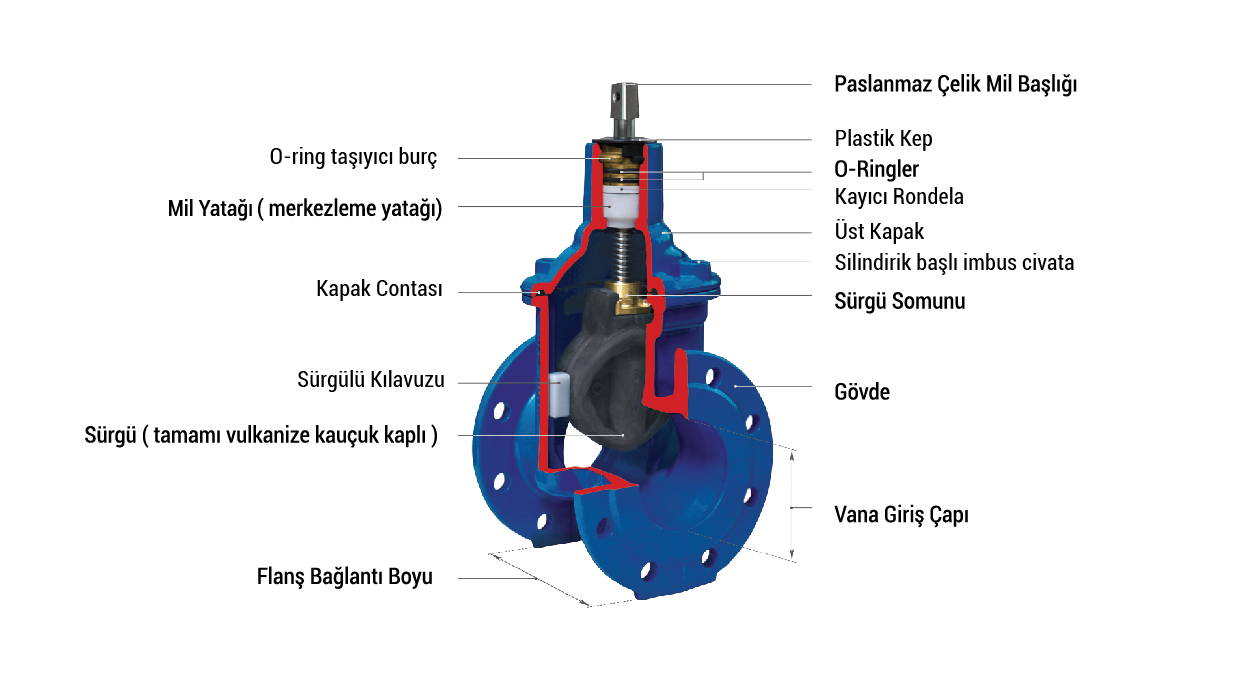

  • Sürgü Kılavuzu (Aşınmasız)
  • Düşük çalışma torku gereksinimi
  • Tamamı Vulkanize Kauçuk Kaplı Sürgü
  • Mil Somunu
  • Tam Kesitli Düz Geçiş Özelliği

  • Elastomer yataklı, düz tam geçişli sürgülü vana
  • Flanşlar EN 1092-2’ye göredir ve EN 1092-/ PN 10 a göre delinir.
  • DN 200 de PN 16 için sipariş esnasında lütfen belirtiniz (Diğer standartlar talep üzerinedir)
  • Standart versiyon: Volansız ve uzatma milsiz (Buşakle milsiz) (Sadece manuel kullanım için uygundur)
  • Özel tasarım: Talebe göre



TÜRKİYE'DE SÜRGÜLÜ VANA ÜRETİMİNDE İLK DALDIRMA TOZ EPOKSİ BOYA SİSTEMİ ÖZKAN'DA!



  • Flanşlı Sürgülü Vana
  • DN 50-200
  • PN 10 / PN 16
  • Kısa Tip
  • Akışkan : İçme Suyu
  • Korozyona Karşı %100 lük Koruma
  • EN 1074-1 ve 2 Standartlarına Göre

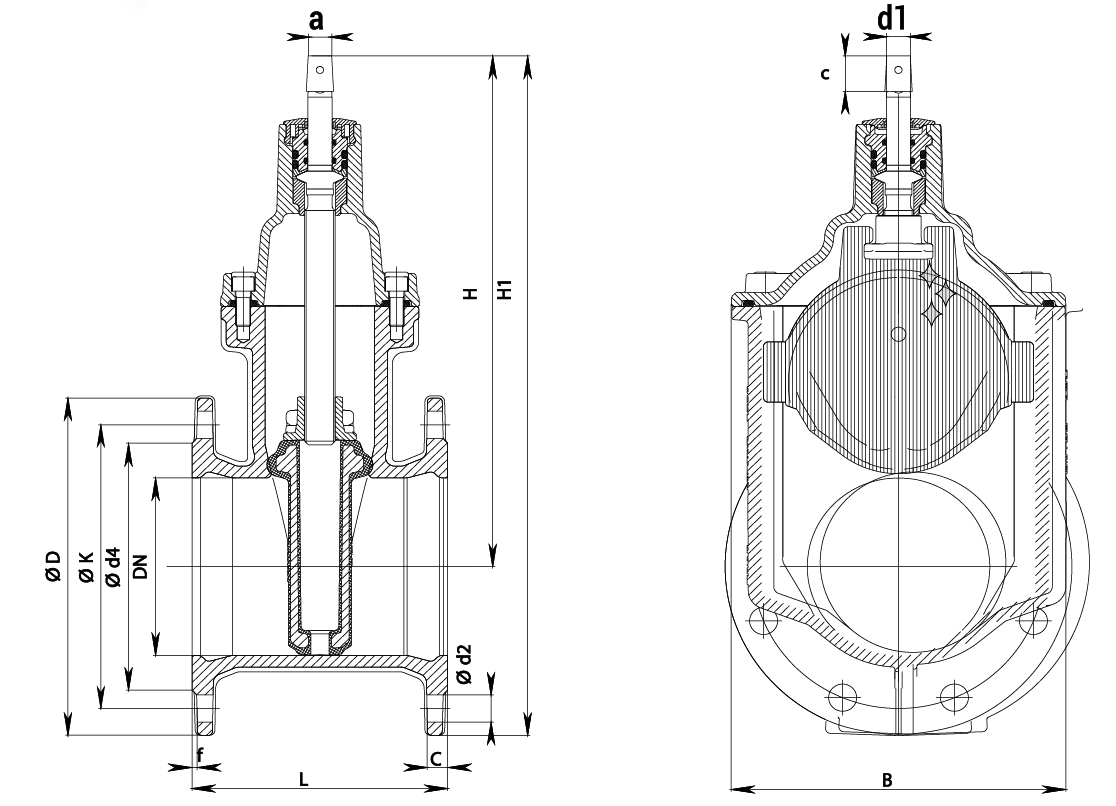

TEKNİK DETAYLAR



DN MOP (PN) FLANŞ CİVATALAR MİL SÜRGÜ AĞIRLIK
ØD C ØK Ød4     f Adet Delik Çapı Ød2 a c Ød1 H H1 L B
50 10 165 18 125 98 3 4 M 16 19 14,8 30 18 230 313 150 135 8,5
16
65 10 185 18 145 118 3 4 M 16 19 14,8 30 20 298 390 170 172 13,5
16
80 10 200 18 160 133 3 8 M 16 19 14,8 30 20 305 405 180 172 14,5
16
100 10 220 18 180 153 3 8 M 16 19 14,8 30 20 339 449 190 203 18,5
16
125 10 250 18 210 183 3 8 M 16 19 14,8 30 20 420 545 200 275 31,0
16
150 10 285 18 240 209 3 8 M 20 23 14,8 30 20 432 575 210 275 34,0
16
200 10 340 20 295 264 3 8 M 20 23 19,3 38 25 534 704 230 345 54,0
16 12
