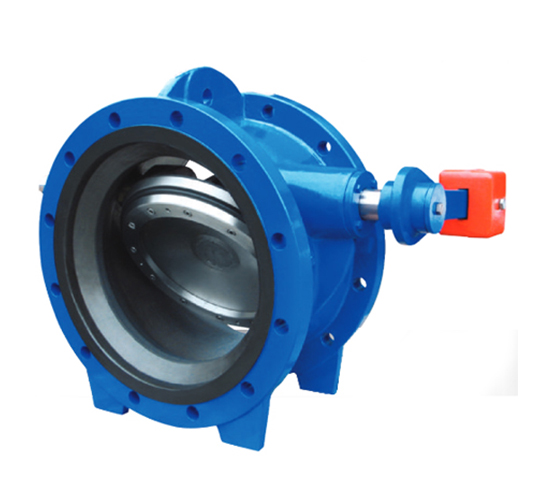

ÇEKVALF

  • Kısa gövde, küçük hacim ve düşük ağırlık.
  • Çekvalfin her iki yanından uzanan miller, karşı ağırlık ve kolun çekvalfin sağ veya sol tarafına hem yatay, hem de dikey boru montajına olanak sağlar.
  • Klape akışa bağlı serbest olarak hareket eder. Klapenin açılması akış hızına bağlıdır.
  • Pozisyonu ayarlanabilir ağırlık, çalışma koşullarına uyum sağlar.
  • Metal metale veya kauçuk sızdırmazlık ringli dizayn
  • Bakım gerektirmeyen dizayn.



PARÇA NO PARÇA ADI MALZEME
1 Gövde Sfero döküm EN-GJS-400-15
2 Klape Sfero döküm EN-GJS-400-15
3 Baskı Çemberi Çelik S235JR
4 Sızdırmazlık Ringi EPDM
5 İmbus Civata Paslanmaz Çelik A2
6 Mil Paslanmaz Çelik X20Cr13
7 Kama Çelik Ck45
8 Setskur Paslanmaz Çelik A2
9 Yatak Burcu Bronz
10 O-ring EPDM
11 Kapak Sfero döküm EN-GJS-400-15
12 Altı Köşe Başlı Civata Paslanmaz Çelik A2
13 Kol Çelik S235JR
14 Ağırlık Çelik S235JR
15 Kama Çelik Ck45
16 Kapak Çelik S235JR
17 Altı Köşe Başlı Civata Paslanmaz Çelik A2







NEDEN NOZUL TİP ÇEKVALF?

Nozul çekvalfler özellikleri açısından en iyi çekvalf dizaynlarından birisidir.

  • Akış değişimlerine hızlı tepki verme
  • Çok kısa kapama hareketi
  • Düşük ağırlıklı hareketli parçalar
  • Darbesiz kapanma
  • Düşük basınç kaybı

İç parçaların dinamik dizaynı ve pompa karakteristiklerine göre seçilen yay, çekvalfin akış değişimlerine hızlı tepki vermesini sağlar.

Nozul çekvalfin en önemli faydaları; sorunsuz, uzun çalışma ömürleridir. Hareketli parçalar şok darbelerine ve diğer mekanik etkilere maruz kalmazlar. Aşınmaya maruz kalacak kauçuk esaslı parça bulunmaz.

NEDEN AÇILI SİTLİ ÇEKVALF?

Açılı Sitli çekvalfların dizayn özelliği olarak, kapatma düzlemi, dikey düzlem ile açı yapar ve buna bağlı olarak kapanma açısı ve süresi azalır.
Bu Çekvalfler geri akışın istenmediği tüm uygulamalar için kullanılabilir.

İstek üzerine Açılı Çekvalfler harici hidrolik frenli olarak da üretilmektedir.

  • Klapenin küçük salınım açısı nedeniyle daha iyi kapanma karakteristiği. Kapanma süresi diğer çekvalf tiplerine göre daha azdır.
  • Gövde dışına çıkan mil olmaması nedeniyle düşük yatak sürtünmesi.
  • Kol ve karşı ağırlık gerektirmez. Bu sebeple tehlike yaratan hareketli parçalar yoktur.
  • Metal metale veya kauçuk sızdırmazlık ringli dizayn.
  • Bakım gerektirmeyen dizayn.
MALZEME ÖZELLİKLERİ



PARÇA NO PARÇA ADI MALZEME
1 Gövde Sfero döküm EN-GJS-400-15
2 Klape Sfero döküm EN-GJS-400-15
3 Baskı Çemberi Çelik S235JR
4 Sızdırmazlık Ringi EPDM
5 İmbus Civata Paslanmaz Çelik A2
6 Mil Paslanmaz Çelik X20Cr13
7 Setskur Paslanmaz Çelik A2
8 Yatak Burcu Bronz
9 O-ring EPDM
10 Kapak Sfero döküm EN-GJS-400-15
11 Altı Köşe Başlı Civata Paslanmaz Çelik A2
12 Kaldırma Halkası -







NEDEN HİDROLİK FRENLİ TİLTİNG ÇEKVALF?


Eğer boru hattındaki geri akış çekvalfe klape kapanmadan önce ulaşırsa, darbeli ve yüksek gürültülü bir kapanma olayı meydana gelir.

Kapanma hızı çalışma koşullarına bağlı olarak ayarlanabilir.Hidrolik frenli tilting çekvalfler, söz konusu darbeyi ve gürültüyü ortadan kaldırırlar.

Çekvalfin tüm parçaları frenleme etkisinin oluşturacağı gerilimlere dayanacak şekildedizayn edilmiştir.

NEDEN EKSENEL YAYLI ÇEKVALF?

Eksenel yaylı çekvalfler hızlı, darbesiz kapanma karakteristiğine sahiptir. Kısa kapanma hareketine sahip yay baskılı klape akış değişikliklerine ani tepki verir. Bu sebeple darbesiz, çabuk kapanma gerçekleşir. Eksenel yaylı çekvalfler üstün dizayn özellikleri nedeniyle her türlü çekvalf uygulamaları için ideal çözümlerdir.

  • Kısa gövde, küçük hacim ve düşük ağırlık .
  • Hareketli parçaların düşük ağırlıkta olması ve eksenel kapanma hareketi nedeniyle daha az aşınma ve daha uzun çalışma ömrü.
  • Yüksek hızlı akışlara uygunluk.
  • Kesin sızdırmazlık.





PARÇA NO PARÇA ADI MALZEMELER
1 Gövde Sfero döküm EN-GJS-400-15
2 Klape Sfero döküm EN-GJS-400-15
3 Baskı Çemberi Çelik S235JR
4 Sızdırmazlık Ringi EPDM
5 İmbus Civata Paslanmaz Çelik A2
6 Mil Paslanmaz Çelik X20Cr13
7 Mil Yatağı Sfero döküm EN-GJS-400-15
8 Yatak Burcu Bronz
9 İmbus Civata Paslanmaz Çelik A2
10 O-ring EPDM
11 Setskur Paslanmaz Çelik A2
12 Yay Paslanmaz Yay Çeliği
NEDEN HİDROLİK FRENLİ AÇILI SİTLİ ÇEKVALF?
Pompa istasyonlarında oluşacak darbelerin önlenmesi amacıyla Açılı Sitli Çekvalfler istek üzerine hidrolik sönümleyici ile teçhiz edilebilirler.

Hidrolik sönümleyici kapanma hareketinin son % 10'luk bölümünde aktiftir.

Pompa istasyonunda enerji kesilmesi durumunda klape hidrolik sönümleyiciye ulaşıncaya kadar çok hızlı kapanır ve kapanma sırasında oluşan geri akış minimumda tutulur.

Pompa fanlarının geri dönüşünün kritik olduğu durumlarda kullanılabilecek en iyi çekvalf tiplerinden bir tanesidir.

Sönümleme etkisi pompa ve çalışma koşullarına göre dahili kısma valfi yardımıyla ayarlanmaktadır.

Hidrolik sönümleyici klapeye bağlı değildir ve klapenin açılmasına direnç yaratmaz, bu sebeple akış kaybı diğer frenli çekvalflere göre daha azdır.
